液晶显示器LED灯条透镜粘接方案

液晶显示器LED灯条透镜粘接方案

液晶显示器LED灯条透镜粘接方案

  液晶显示器LED灯条透镜粘接方案

  传统的液晶显示器采用冷阴极荧光灯(CCFL)作为背光源,色彩还原性差,含有对人体有害的汞蒸气。如今随着科技的发展,逐渐被LED背光源所取代。LED背光源色彩还原性好、寿命长、不含汞、有利于环境保护,且可以低电压工作,响应速度快,控制较为方便。

  LED背光源整个结构包括:LED灯条、驱动板、膜材、导光板、散热块、上框架、背板、透镜等。其中LED灯条与透镜之间用胶粘剂进行粘接固定成为生产过程中的重要工序。

  灯条一般为长条状基板,材质包括:FR-4,金属,陶瓷,合金等,在基板上标注有特定的贴片位置,一般包含3-4个点胶位置。

  透镜又名LENS,材质包括:PC,玻璃,PMMA,硅胶等,有与灯条上点胶位置对应的3个或4个引脚,通常尺寸约φ2cm,引脚高1mm左右。

  目前常见的固定LENS与灯条的方法是用点胶机在灯条点胶位置上点胶,胶水需要有比较大的粘度,确保3-5min内维持0.5-1mm高度的胶型,然后将透镜放在对应位置,引脚插入胶内,使胶水完全包覆住透镜的引脚,再将胶水进行固化。

  一、背光源灯条透镜胶推荐

  根据客户的工艺不同,LED背光源胶水主要有两类:环氧树脂结构胶和紫外光固化胶。

  1、力邦单组份环氧胶:

  高粘度、附着力强,良好的储存性,可75℃固化,固化后无灰尘。

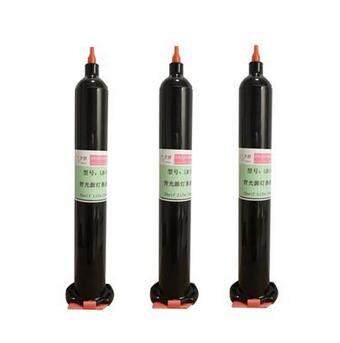

  2、力邦紫外光固化胶:

  高粘度、高强度,韧性好、抗冲击,适合LENS与基板的粘接。

  二、背光源灯条透镜胶应用行业:

  广泛应用于电视机、显示屏背光模组灯条与透镜粘接。

  背光源灯条透镜胶使用注意事项:

  led透镜胶对皮肤和眼睛有刺激性。万一进入到眼睛里,用水清冼15分钟,如有不适并就医。如果接触到皮肤,用肥皂水清冼。发生皮肤过敏,应该减少接触并就医。本品应放置在小孩触摸不到的地方。

    相关资讯请时刻关注力邦官网:http://www.libangxcl.com/
